SingleViu Drehzahlmesser 3000 RPM
- Drehzahlmesser 0 - 3000 RPM
- Betriebsstundenzähler und weitere Anzeigerparameter im internen Display
- Gerätedurchmesser 80/85 mm
- Signaleingang Pulse oder CAN SAE J1939, nutzbar mit allen gängigen Sensoren für Drehzahlsignale
- Anschlusskabel im Lieferumfang enthalten
- Automotive-qualifiziert, E-Mark, ELV-konform
Design
Drehzahlmesser im klassischen Design mit schwarzem Zifferblatt 0 - 3000 RPM, schwarzem Metallfrontring und auswählbarer Farbe für die Hintergrundbeleuchtung. Der weiße Zeiger wird rot beleuchtet.
Das Instrument hat einen Gehäusedurchmesser von 80 mm und kann dank Montagelippe in der Schraubmutter auch in Armaturenbrettlöcher mit Durchmesser 85 mm eingebaut werden.
Signaleingang und Funktion
Der Drehzahlmesser ist für den analogen Betrieb mit allen gängigen Drehzahlsensoren entwickelt, z.B. Zündsignal, Generatorgeber, Lichtmaschine, Induktivgeber, Hall-Effekt-Sensoren. Die Pulszahl pro Motordrehung kann per internem Druckknopf und/oder per ConfigTool am PC programmiert werden. Alternativ kann der Digitaleingang für die Integration in den Fahrzeug-CAN-Bus gewählt werden.
Das Menü im geräteinternen Display beinhaltet die Betriebsstunden, die Uhrzeit und im CAN-Modus viele weitere Fahrzeugparameter wie Treibstoffverbrauch, Gangwahl und Fehlerbotschaften. Die einzelnen Menüpunkte sind im ConfigTool an- und abwählbar.
Es sind 4 interne Warnlampen integriert, die per J1939-Fehlerbotschaft oder per Spannungssignal gesteuert werden können.
Lieferumfang und Montage

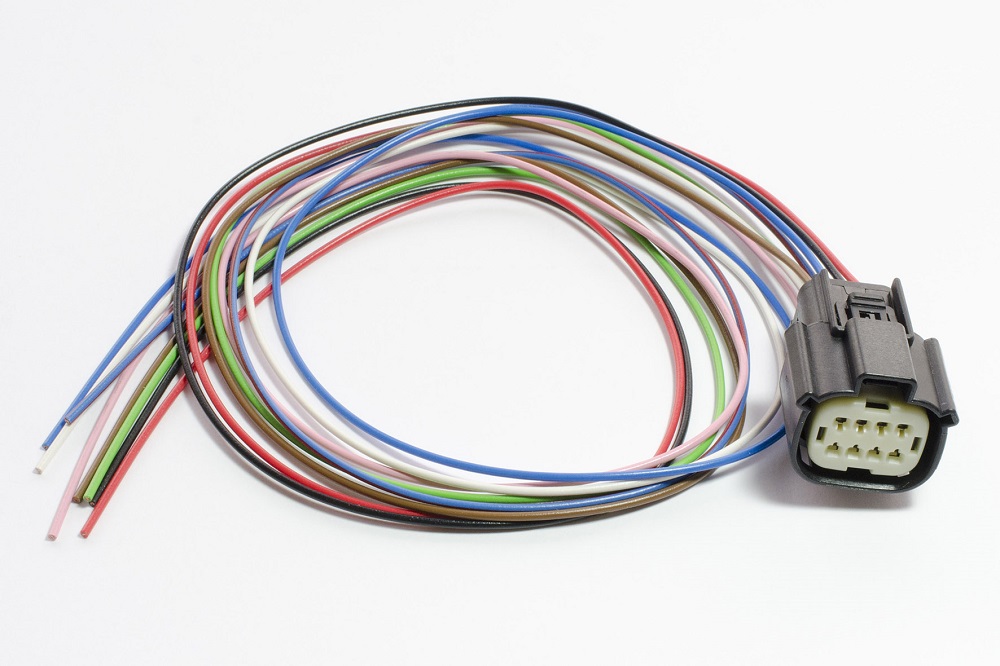

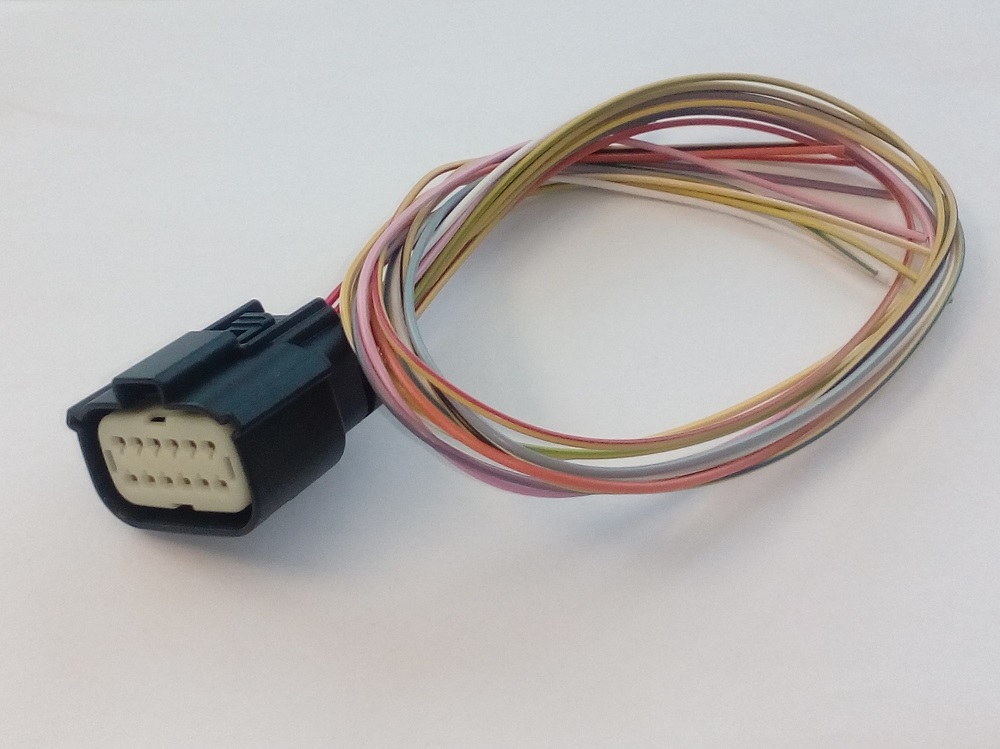

Zum Lieferumfang gehören das Instrument, die Schraubmutter und beide Anschlusskabel mit offenen Kabelenden für die elektrische Verbindung zum Fahrzeugkabelbaum. Eine Konfiguration der Pulszahl je Motordrehung sowie einiger weiterer Parameter ist per internem Druckknopf bereits möglich. Eine darüber hinausgehende Konfiguration ist im SingleViu ConfigTool möglich.
Technical specifications
Unser SingleViu™-Produktportfolio bietet einheitliche, flexible und robuste Einzel- und Rundinstrumente für den Einsatz in Fahrzeugen mit und ohne Straßenzulassung, vom Lkw über Landmaschinen bis zu Gabelstaplern und stationären Maschinen.
Mit einem Durchmesser von 52, 80 oder 100 mm sind die SingleViu®-Produkte für viele Anwendungssituationen die richtige Anzeigeoption. Sie verfügen über interne Telltales und zwei Arten von Signaleingängen: analog für die direkte Anbindung an Sensoren und digital für die Integration ins Fahrzeugnetzwerk über CAN.
Sofort und ohne zusätzliche Projekteinmalkosten verfügbar sind die SingleViu®-Einzel- und Rundinstrumente robust, einfach zu konfigurieren und flexibel anpassbar. Die richtige Anzeigelösung für jeden Kundenwunsch – off the shelf!
